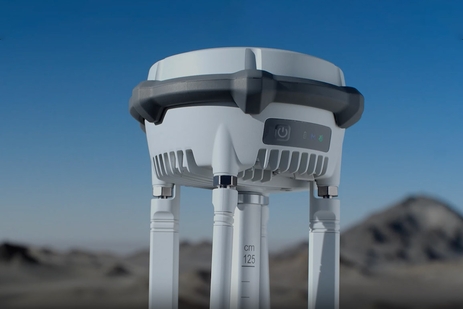

Мобильная станция DJI D-RTK 3 Multifunctional Station

Мобильная станция высокой точности DJI D-RTK 3 cлужит базовой станцией для одновременного определения местоположения нескольких дронов с точностью до сантиметра или ретрансляционной станцией для увеличения дальности полета дронов. Кроме того, новый режим станции-ровера предлагает комплексное решение для высокоточных аэросъемочных приложений. Дополнительно необходимо приобрести трипод.

Комплектация:

Многофункциональная станция D-RTK 3 - 1 шт.
Запасные направленные антенны OcuSync - 4 шт.
Кабель USB-A — USB-C - 1 шт.

390 000₽

В наличии

Получите обратно до 2,5% от суммы вашего заказа в DJI Credit

Бесплатная доставка на ваше предприятие с оплатой после получения

Приемник ГНСС

Частота ГНСС

GPS: L1C/A, L2C, L5
BDS: B1I, B2I, B3I, B1C, B2a, B2b
GALILEO: E1, E5a, E5b, E6
ГЛОНАСС: L1, L2
QZSS: L1C/A, L2C, L5
L-диапазон

Точность системы

Режим базовой станции (режим вещания) и режим ретрансляционной станции
Точность базовой станции:
Точность одной точки (без калибровки):
По горизонтали: 1,5 м (среднеквадратичное значение)
По вертикали: 3,0 м (среднеквадратичное значение)
Дифференциальная точность на основе спутников:
Время сходимости: 20 мин
По горизонтали: 30 см (среднеквадратичное значение)
По вертикали: 40 см (среднеквадратичное значение)
Калибровка сети RTK:
По горизонтали: 1,0 см (среднеквадратичное значение) + 1 ppm
По вертикали: 3,0 см (среднеквадратичное значение) + 1 ppm
Режим мобильной станции
Точность RTK (фиксированная съемка):
По горизонтали: 0,8 см (среднеквадратичное значение) + 1 ppm
По вертикали: 1,5 см (среднеквадратичное значение) + 1 ppm
Точность RTK (наклонная съемка):
Диапазон углов: от 0° до 60°
По горизонтали: 8 мм + наклон 0,7 мм/° (точность <2 см в пределах 30°)

Точное спутниковое позиционирование точки

Поддерживаемые частоты: BDS B2b, GALILEO E6, L-BAND
Время сходимости: 20 мин
Горизонтальная: 30 см (RMS)
Вертикальная: 40 см (RMS)

Формат дифференциальной передачи данных

При использовании в качестве базовой станции или ретрансляционной станции записывает необработанные данные наблюдений RTCM 3.2 в формате DAT.
В режиме мобильной станции или в режиме калибровки для базовых и ретрансляционных станций:
1. Поддерживает протоколы RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7.
2. Рекомендуется использовать приемники, поддерживающие четыре или более систем GNSS.

Надежность инициализации

>99,9%

Физические характеристики

Рабочая температура

-20° to 55°C

Высота

6000 м

Рейтинг защиты

IP67*
* Убедитесь, что все резиновые заглушки на корпусе установлены правильно.

Устойчивость к падениям

Падение с высоты 2 м с шестом

Размеры

163 × 89 мм (без направленных антенн OcuSync)

Масса

Приблизительно 1,26 кг (2,78 фунта)

Видеопередача

Система передачи видео

О4 Энтерпрайз

Рабочая частота

Режим ретрансляционной станции:
O4: 2,4 ГГц/5,2 ГГц/5,8 ГГц
Режим вещания:
O4: 2,4 ГГц/5,8 ГГц
Режим роверной станции:
BLE: 2,4 ГГц

Мощность передатчика (EIRP)

2,4000 ГГц - 2,4835 ГГц:
<33 дБм (FCC)
＜20 дБм (CE/SRRC/MIC)
5,150 ГГц - 5,250 ГГц:
<23 дБм (CE/FCC)
5,725 ГГц - 5,850 ГГц:
<33 дБм (FCC)
<30 дБм (SRRC)
<14 дБм (CE)

Bluetooth

Протокол: Bluetooth 5.1
Частота: от 2,400 ГГц до 2,4835 ГГц
Мощность передатчика (EIRP): <10 дБм

Максимальная дальность передачи (без препятствий и помех)

Режим базовой станции
Между D-RTK 3 и дроном:
FCC: 15 км
SRRC: 12 км
CE/JP: 8 км
Режим станции Rover:
Между D-RTK 3 и мобильными устройствами: 30 м

Максимальная дальность передачи в режиме ретрансляционной станции (без препятствий и помех)

FCC
Между дроном и ретрансляционной станцией: 25 км
Между ретрансляционной станцией и пультом дистанционного управления: 1 км
SRRC
Между дроном и ретрансляционной станцией: 12 км
Между ретрансляционной станцией и пультом дистанционного управления: 1 км
CE
Между дроном и ретрансляционной станцией: 10 км
Между ретрансляционной станцией и пультом дистанционного управления: 300 м

Максимальная дальность передачи в режиме ретрансляционной станции (без препятствий, с помехами)

Сильные помехи: Городские центры, примерно 1,5-5 км
Средние помехи: Пригородные районы, примерно 5-15 км
Микропомехи: Удаленные районы/побережья, примерно 15-25 км

Максимальная дальность передачи в режиме ретрансляционной станции (с препятствиями, с помехами)

Низкие помехи и препятствия из-за зданий: прибл. 0-0,5 км
Низкие помехи и препятствия из-за деревьев: прибл. 0,5-3 км

Антенна

Направленные антенны OcuSync 4× 4, 2T4R
Антенна использует стандартный разъем SMA обратной полярности.

Электрические свойства

Мощность

Релейная станция: 14,5 Вт (макс. потребляемая мощность без нагрева; макс. 36,5 Вт с нагреванием)
Базовая станция: 7 Вт
Станция-ровер: 6,2 Вт

Поддерживаемый адаптер питания

Протокол USB PD 3.0, выходное напряжение адаптера 9 В - 15 В (например, портативное зарядное устройство DJI 65 Вт).

Порт выходного питания

USB-порт типа C

Время работы (при нормальной температуре)

Релейная станция: 4 часа
Базовая станция: 7 часов
Станция Rover: 10 часов

Аккумулятор

LiPo
Емкость: 6500 мАч
Энергия: 46,8 Втч

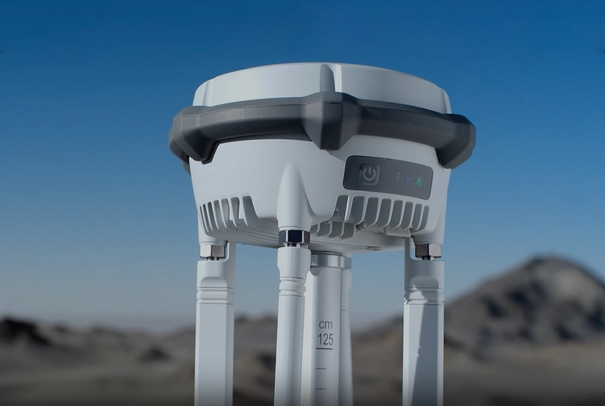

Мобильная станция высокой точности

DJI D-RTK 3 Multifunctional Station

С точностью до сантиметра

Мобильная станция высокой точности

DJI D-RTK 3 Multifunctional Station

Новая многофункциональная станция D-RTK 3 объединяет высокопроизводительные антенны и приемные модули, способные отслеживать и обрабатывать данные из основных глобальных спутниковых навигационных систем, и поддерживает несколько каналов передачи данных. Благодаря этим выдающимся характеристикам она может служить базовой станцией для одновременного определения местоположения на уровне сантиметра для нескольких дронов или расширять рабочий диапазон дронов в режиме ретрансляционной станции. Кроме того, новый режим станции-ровера в сочетании с приложением DJI Enterprise и DJI Terra обеспечивает комплексное решение для высокоточных аэросъемочных приложений, гарантируя безопасную и точную работу.

Несколько режимов, универсальное управление

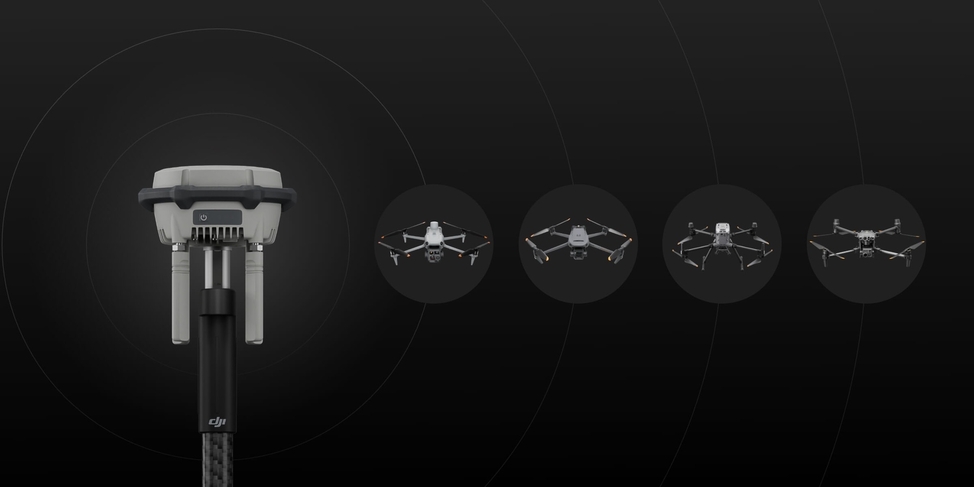

Режим базовой станции: поддерживает одновременную работу нескольких моделей.

D-RTK 3 поддерживает новую передачу видео O4 Enterprise с четырьмя внешними направленными антеннами, что позволяет передавать видео на расстояние до 15 км [1] в режиме вещания базовой станции, обеспечивая при этом стабильный сигнал во всех направлениях. Операторам нужно настроить только одну многофункциональную станцию D-RTK 3 без дополнительной настройки, что позволяет нескольким дронам подключаться к базовой станции и получать доступ к позиционированию на уровне сантиметра.

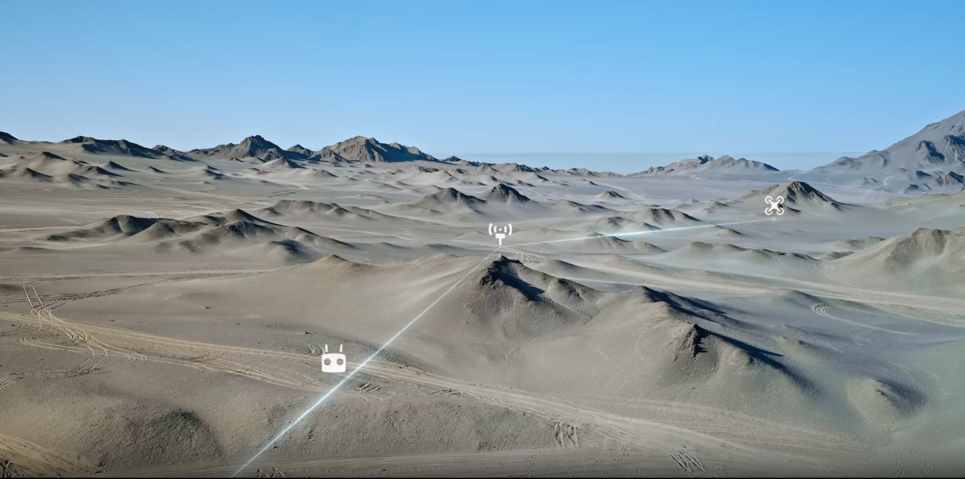

Режим релейной станции: преодоление ограничений.

Переключите D-RTK 3 в режим ретрансляционной станции [2] и установите его на возвышенном месте в местах со значительными помехами для сигнала, например, в городских условиях или долинах. Это увеличит дальность передачи видео и расширит рабочий диапазон серии Matrice 4 до 25 километров [3]. D-RTK 3 поддерживает обнаружение препятствий с помощью серии Matrice 4, что позволяет в реальном времени рассчитывать препятствия и качество сигнала между ретрансляционной станцией, пультом дистанционного управления и дроном. Операторы могут корректировать положение дрона на основе подсказок с пульта дистанционного управления, чтобы обеспечить оптимальное качество связи.

Режим Rover Station: гибкий и эффективный

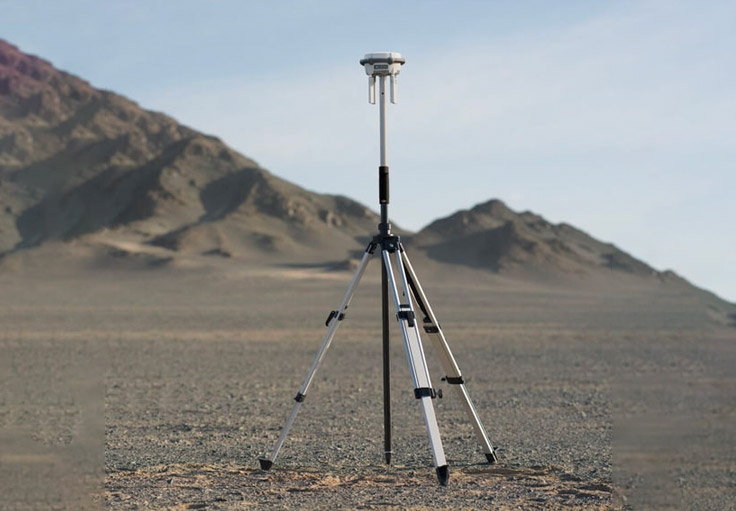

Помимо использования в качестве базовой станции, D-RTK 3 может также использоваться в качестве мобильной станции для сбора координат контрольных точек, что повышает точность аэрофотосъемки с помощью БПЛА и улучшает точность съемки.

Легкое высокоточное позиционирование

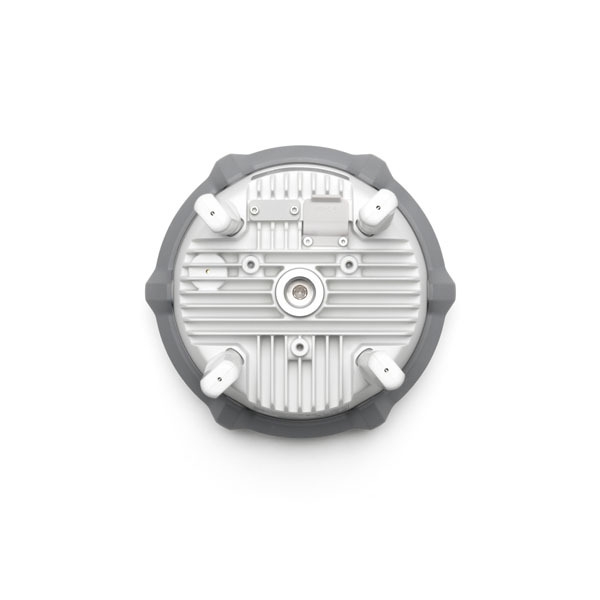

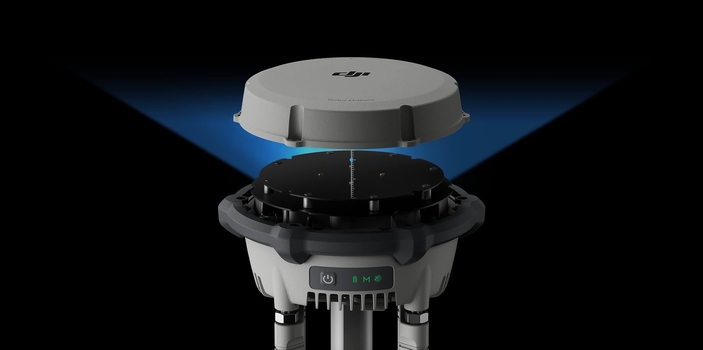

Более высокая производительность, более точное позиционирование. D-RTK 3 использует воздушную диэлектрическую антенну с фильтрующей конструкцией, эффективно отслеживая спутники с низкой высотой. Точность фазового центра антенны поддерживается на уровне миллиметра, что обеспечивает высокую устойчивость к многолучевым помехам и позволяет выполнять высокоточное позиционирование даже в сложных условиях.

Благодаря встроенному модулю приемника D-RTK 3 может получать спутниковые данные от пяти основных спутниковых систем в девятнадцати частотных точках. По сравнению с сетевым RTK, D-RTK 3 обеспечивает более точные и стабильные результаты позиционирования в условиях ионосферных эффектов

Автономное точное позиционирование точки (PPP)

D-RTK 3 использует фирменное решение DJI PPP, обеспечивающее автоматическую сходимость на основе спутников*. Оно обеспечивает бесплатное позиционирование на уровне дециметра даже в сложных сетевых условиях.
* В настоящее время поддерживает только BeiDou PPP-B2b.

Сетевая высокоточная калибровка

D-RTK 3 может получать данные RTCM и автоматически получать координаты и корректировать позиции через сеть. При использовании на открытом воздухе он может достигать точности позиционирования на уровне сантиметра без предварительного измерения местоположения точки установки.

Интегрированное картографическое решение - приложение DJI Enterprise

Поддерживает настройку наземных контрольных точек (GCP) и компенсацию наклона

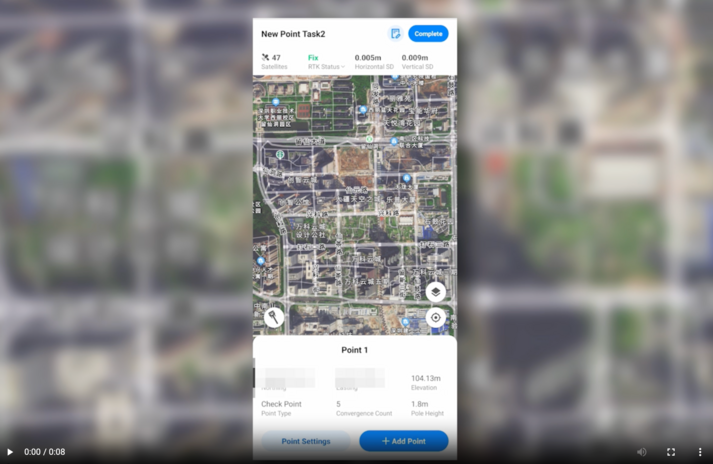

Установите новое приложение DJI Enterprise на Android-устройство, чтобы измерять координаты наземных контрольных точек без сторонних инструментов. При использовании с дронами DJI, поддерживающими RTK, решение DJI может эффективно выполнять весь высокоточный геодезический рабочий процесс.

D-RTK 3 имеет встроенный высокоточный инерциальный измерительный блок, позволяющий измерять контрольную точку, когда веха удерживается под углом без штатива или обеспечивает вертикальное положение базовой станции, что значительно повышает эффективность работы в сложных измерительных условиях.

Поддерживает преобразование координат проекции. Новое приложение DJI Enterprise включает в себя основную базу данных проекционных координат, позволяющую напрямую выводить планарные координаты.

Совместимость с DJI Terra для эффективной обработки данных

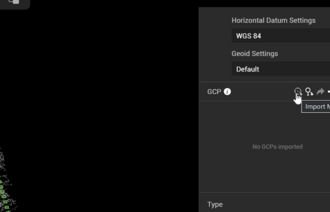

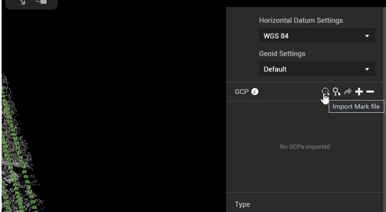

Импорт в один клик, экономит время и не требует усилий. Результаты измерений Rover можно экспортировать в виде файлов контрольных точек через приложение DJI Enterprise и импортировать в DJI Terra без необходимости дополнительных настроек формата. Благодаря мощным алгоритмам можно легко получить высокоточные результаты.

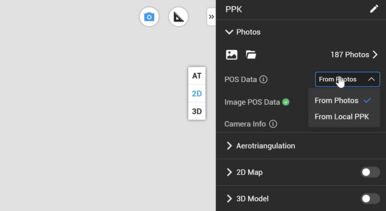

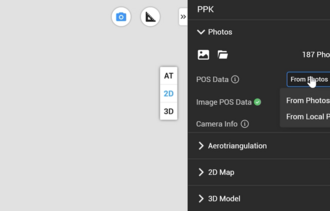

Поддерживает локальный PPK. D-RTK 3 поддерживает запись необработанных спутниковых наблюдений. При импорте в DJI Terra версии 4.4 или выше вместе с данными из Matrice 4E локальные расчеты PPK можно выполнять одним щелчком мыши.

Поддерживаемые модели

Режим базовой станции:
DJI Matrice 4 Series
DJI Matrice 3D/3TD
DJI Matrice 300/350 RTK
DJI Matrice 30 Series
DJI Mavic 3 Enterprise
DJI Agras T60
DJI Agras T50/T25
DJI Agras T40/T20P
DJI FlyCart 30
DJI Inspire 3

Режим релейной станции [2]:
DJI Matrice 4 Series

Режим мобильной станции:
Поддерживает Bluetooth 5.1, совместим с Android 10 и выше*

Примечание

* Протестировано с серийной моделью многофункциональной станции D-RTK 3 в закрытом помещении в благоприятных условиях с беспрепятственным беспроводным сигналом. Фактические результаты могут отличаться в зависимости от среды, использования и версии прошивки.

** Все видео и фотографии на этой странице были сняты в строгом соответствии с местными законами и правилами. Демонстрации были сняты с безопасного расстояния и используются только для справки. Пожалуйста, соблюдайте местные законы и правила и убедитесь, что дрон получил соответствующие сертификаты перед полетом.

1. Измерено на открытом воздухе, без помех и в соответствии с FCC. Приведенные выше данные показывают максимальную дальность связи для односторонних невозвратных рейсов. Всегда обращайте внимание на напоминания в приложении во время полета.

2. Эта функция недоступна в странах или регионах без поддержки частоты 5 ГГц. Проверьте местные законы и правила для получения дополнительной информации.

3. Измерено по стандартам FCC. Максимальное расстояние передачи видео по стандартам SRRC составляет 12 км, что гарантирует отсутствие препятствий между ретрансляционной станцией и дроном, а расстояние между ретрансляционной станцией и пультом дистанционного управления составляет менее 1 км.

4. Предлагаемые услуги с добавленной стоимостью могут различаться в зависимости от страны/региона. За подробностями обращайтесь к местному дилеру.

5. Недорогая замена: наслаждайтесь той же производительностью и надежностью, что и новые продукты; Официальная гарантия: подробности см. в разделе «Политика послепродажного обслуживания» на страницах «Поддержка» на официальном сайте DJI; Бесплатная доставка: доступна в регионах, охватываемых DJI Care Enterprise. Пользователи несут ответственность за дополнительные расходы, включая логистику и таможенные пошлины, выходящие за рамки покрытия.

6. Неограниченное количество бесплатных ремонтов: получите бесплатный ремонт в рамках покрытия и суммы; покрытие для всего вашего парка: общее покрытие может быть распространено на другие устройства DJI Enterprise, привязанные к DJI Care Enterprise Plus, в течение того же периода времени (30 календарных дней) после первой активации и привязки; Бесплатная доставка: доступно в регионах, охваченных DJI Care Enterprise. Пользователи несут ответственность за дополнительные расходы, включая логистику и таможенные пошлины, понесенные за пределами покрытия.
